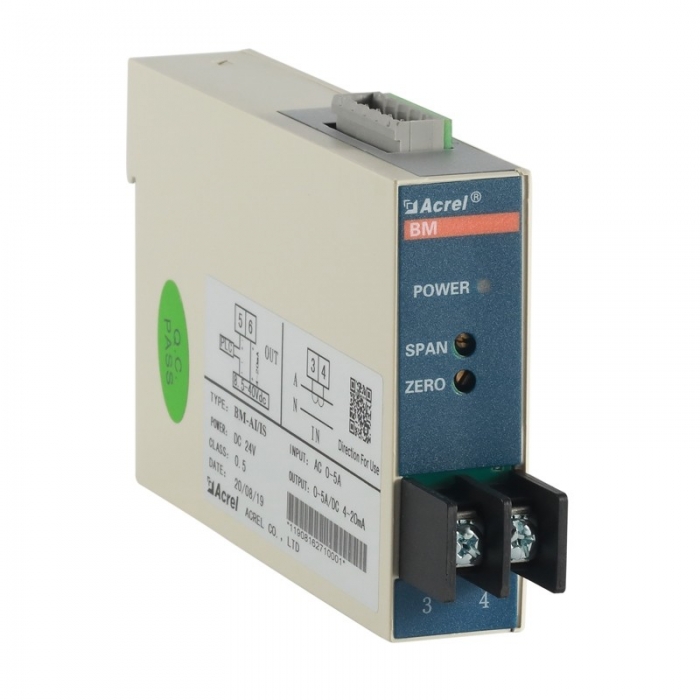

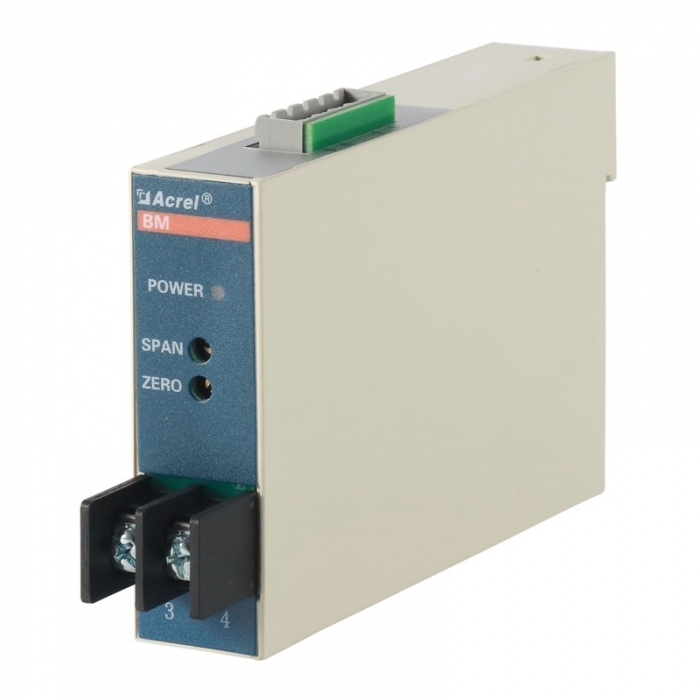

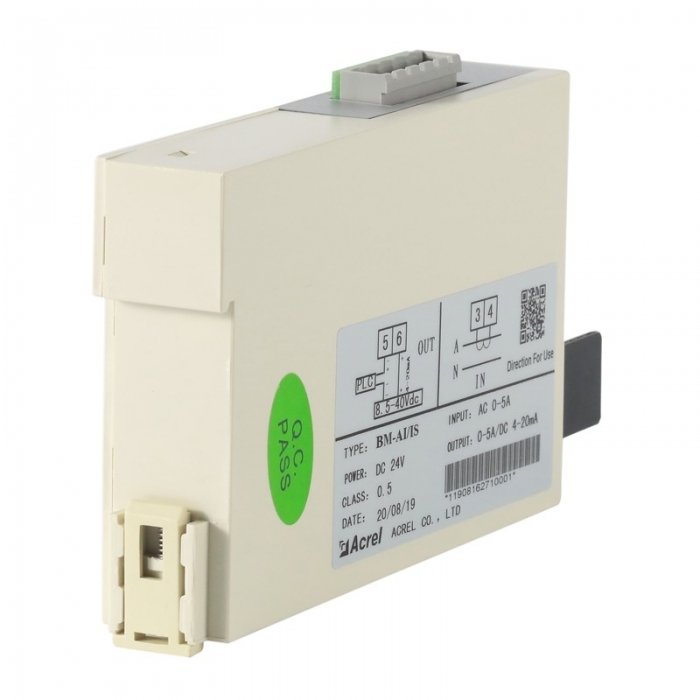

　1 交流電力信號轉化輸出變送器概述

　　是一種將電網中的電流、電壓、頻率、功率、功率因數等電參量，經隔離變送成線性 的直流模擬信號或數字信號裝置。產品符合 GB/T13850-1998、IEC-688 標準，智能電流變送器、單相電壓變送器主要是將測量的電流、電壓信號，隔離輸出1路或者2路模擬量信號或者輸出數字信號。

　2 型號選型

交流電力信號轉化輸出變送器注意事項

　　1、注意產品標簽上的輔助電源信息，變送器的輔助電源等級不可接錯，否則將損壞變送器;

　　2、變送器為一體化結構，不可拆卸，同時應避免碰撞和跌落;

　　3、變送器在有強磁干擾的環境中使用時，請注意輸入線的屏蔽，輸出信號應盡可能短。集中安裝時，最小安裝間隔不應小于10mm;

　　4、本系列變送器內部未設置防雷擊電路，當變送器輸入、輸出饋線暴露于室外惡劣氣候環境之中時，應注意采取防雷措施;

　　5、本產品采用阻燃ABS塑料外殼封裝，外殼極限耐受溫度為+85℃，受到高溫烘烤時會發生變形，影響產品性能;

　　6、產品請勿在熱源附近使用或保存，請勿把產品放進高溫箱內烘烤;

　　關于通訊部分的接線實例如下圖所示：通訊電纜屏蔽層接大地

　　建議*末端儀表的 A、B 之間加匹配電阻，阻值范圍為 120Ω~10 kΩ。 通訊接線儀表提供異步半雙工 RS485 通訊接口，采用 MODBUS-RTU 協議，各種數據信息均可在通訊線路上傳送。 理論上在一條線路上可以同時連接多達 128 個網絡電力儀表，每個網絡電力儀表均可設定其通訊地址（Addr）。通 訊連接建議使用屏蔽雙絞線，線徑不小于 0.5mm 2。布線時應使通訊線遠離強電電纜或其他強電場環境。

　　在測量狀態下，單擊相應功能鍵可以依次切換查看：電壓 V、電流 I、有功功率、無功功率、功率因數、 有功電度 Ep 和無功電度 Eq 及頻率。

　　電壓顯示一次側值，單位為 V，當一次測電壓達到預定界，顯示單位轉換為 kV。 電流顯示一次側值，單位為 A，當一次測電流達到預定界，顯示單位轉換為 kA。 功率顯示一次側值，有功功率單位為 W，無功功率單位為 Var，當功率值達到預定界,顯示單位轉換 為 kW 或者 MW 和 kVar 或者 MVar,當接線方式為三相四線時，如果出現某相有功功率或功率因數為負值，則 有可能該相電流進線與出線接反。

　　顯示電度為一次或二次側值，電度顯示的單位固定為 kWh，當顯示電度時，顯示兩位小數，即到 0.01 kWh。
